Stillstehende Ladung im gesamten Zyklus
Reduziert Risiken bei instabilen Paletten, hohen Produkten, schweren Formaten und Ladungen mit geringer Eigenstabilität.
Automatische Palettenwicklung
Automatischer Dreharmwickler für palettierte Ladungen

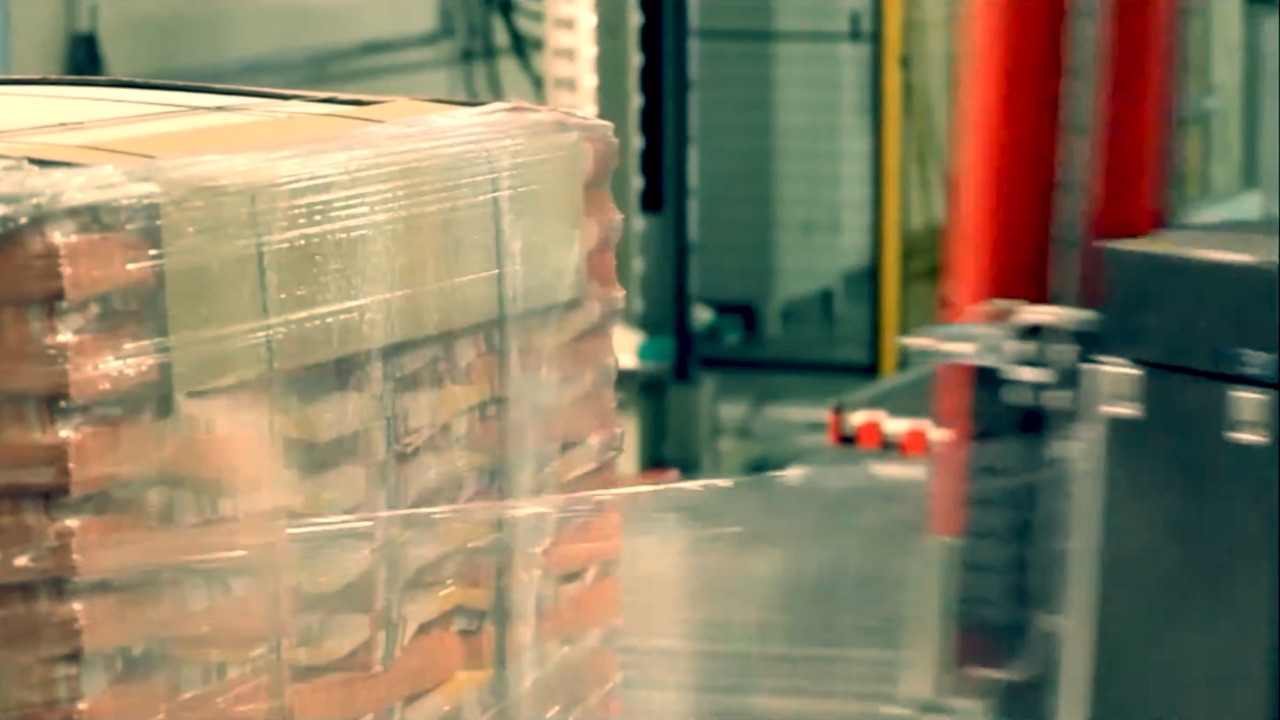

Umwickelt Paletten mit Stretchfolie, während die Ladung im gesamten Zyklus stillsteht – ideal für instabile, schwere oder schwer handhabbare Produkte.
Ein motorisierter Arm rotiert um die Palette und bringt die Stretchfolie auf. Die präzise Steuerung von Spannung, Vorreckung und Wickelzyklus schützt vor Feuchtigkeit, Staub und Verrutschen beim Transport.
80
Paletten/Stunde
300%
Folienvorreckung
2.400
mm maximale Höhe
0
Ladungsbewegung
Warum ein Dreharm
Automatische Wicklung, wenn die Palette nicht rotieren darf
Anders als beim Drehteller bleibt die Ladung stehen, während der Maschinenarm die Wickelbewegung ausführt. So lassen sich instabile Paletten, verformbare Produkte, schwere Ladungen und rotationskritische Formate sicher verarbeiten.
Ablauf des Wickelzyklus
- 1PaletteneinlaufDie Palette fährt in den Wickelbereich und wird für den automatischen Zyklus positioniert, ohne die Ladung zu drehen.
- 2FolienfixierungDie Klemmvorrichtung greift die Stretchfolie und bereitet den Wickelstart mit kontrollierter Spannung vor.
- 3Drehung des ArmsDer Arm rotiert um die Palette, während der Folienschlitten auf- und abfährt und die Ladung gleichmäßig umwickelt.
- 4Schneiden und VerschweißenAm Zyklusende schneidet und verschweißt das System die Folie. Die Palette ist damit versandbereit.
Wichtigste Vorteile
Eine flexible Lösung für anspruchsvolle Endverpackungslinien
Schutz vor Feuchtigkeit und Staub
Stretchfolie schützt die Ladung bei Transport, Lagerung und Handhabung innerhalb der Logistikkette.
Präzise Prozesssteuerung
Frequenzumrichter steuern Dreharm und Folienschlitten zur Anpassung von Spannung, Überlappung und Geschwindigkeit.
Vollautomatisches Linienende
Automatisches Klemmen, Schneiden und Verschweißen reduziert manuelle Eingriffe und gewährleistet wiederholbare Zyklen.
Betriebssicherheit
Die Anlage umfasst Schutzumzäunung, verriegelte Zugänge und Not-Halt-Schalter.
Technische Merkmale
Für kontinuierliche industrielle Wicklung konzipiert
Die Konfiguration wird an Palettenformat, Produktionsleistung und erforderliches Schutzniveau angepasst.
- • Maximale Ladehöhe: 2.400 mm / Nach Maß
- • Leistung: Bis zu 80 Paletten/Stunde
- • Maximale Last: 2.000 kg / Nach Maß
- • Maximale Palettendiagonale: 1.700 mm
- • Folienstärke: 12 bis 30 Mikrometer
- • Maximale Rollenlänge: 500 mm
- • Vorreckung: Bis zu 300 %
- • Automatische Klemm-, Schneid- und Schweißeinheit
- • Umrichtersteuerung für Arm und Folienschlitten
- • Optionaler Deckblattaufleger
- • Industrieausführung für intensiven Einsatz
Anwendungen
Besonders geeignete Einsatzbereiche
- Instabile palettierte Ladungen oder Ladungen mit Verrutschgefahr.
- Schwere Paletten, die nicht auf einem Drehteller rotieren sollten.
- Verformbare, unregelmäßige Produkte oder Schichten mit geringer Kohäsion.
- Automatische Endverpackungslinien mit integrierter Palettenförderung.
- Lebensmittel, Keramik, Chemie, Bauindustrie und Logistik.
- Projekte mit wiederholbarer Wicklung und minimalem manuellen Eingriff.
FAQ
Häufige Fragen zum Dreharmwickler
Wann ist ein Dreharmwickler die richtige Wahl?
Wenn sich die Ladung aufgrund von Gewicht, Instabilität, Höhe oder Empfindlichkeit während der Wicklung nicht drehen darf.
Kann er in eine bestehende automatische Linie integriert werden?
Ja. Wir prüfen die Integration mit Förderern, Palettenein- und -auslauf, Schutzeinrichtungen, Liniensignalen und nachgeschalteten Anlagen.
Kann ein Deckblatt aufgelegt werden?
Ja. Ein optionaler Deckblattaufleger bietet zusätzlichen Schutz auf der Oberseite der Ladung.
Für alle Arten von Industrien
Sprechen wir über Ihr automatisches Wickelprojekt
Wir analysieren Ladungsart, Leistung, verfügbares Layout und Schutzanforderungen, um den passenden Dreharmwickler zu definieren.
