Capa intacta
La toma uniforme mantiene el patrón y reduce desplazamientos durante la transferencia.
Manipulación automática por vacío
Plano aspirante para cargar y descargar capas con máxima precisión
Manipula capas completas sin alterar la disposición del producto y automatiza el flujo entre la línea, la mesa de formación y las plataformas de almacenaje.
Solicitar presupuesto900
m² de capacidad
2.500 × 2.500
mm de formato
2
electroventiladores
100%
ciclo reversible
Precisión por vacío
Una solución segura para superficies amplias y productos delicados

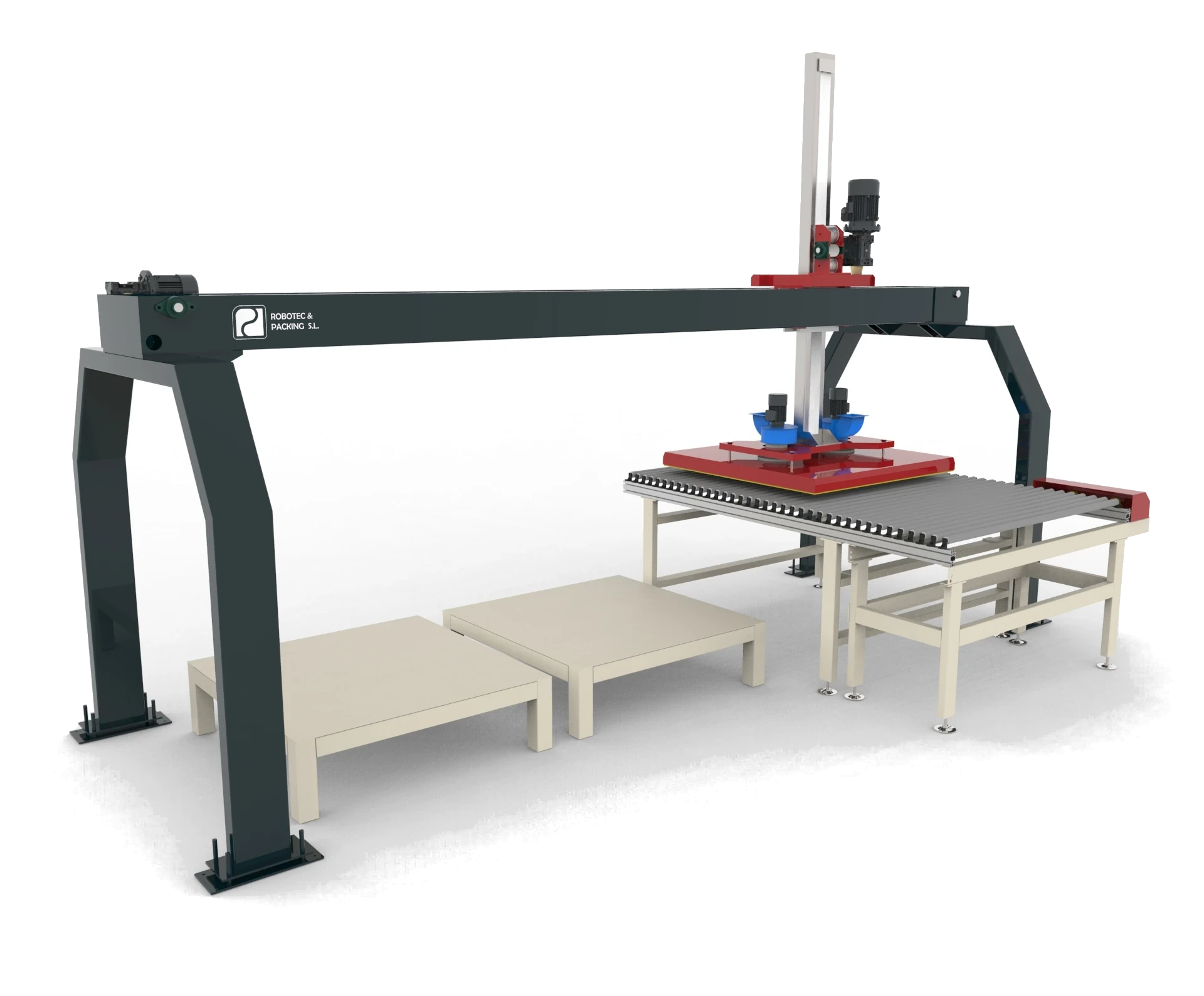

El plano aspirante es un sistema capaz de cargar y descargar con gran precisión planos de azulejos. La máquina se compone de una mesa de rodillos, donde se forma la capa de producto, y de una unidad de aspiración con 2 electroventiladores que toma los planos para depositarlos en las plataformas laterales de almacenaje.
Su funcionamiento es reversible, por lo que también puede tomar los planos desde las plataformas, depositarlos de nuevo en la mesa y dirigirlos a la línea. Su uso más habitual es a la salida del horno, con función de carga y descarga de plataformas, especialmente en instalaciones cerámicas que trabajan directamente de horno a selección.
Además, el sistema puede adaptarse a otras aplicaciones como el paletizado de tablones de madera, platos de ducha, azulejos de gran formato, planchas de mármol y otros productos con gran relación entre superficie y espesor.
Funcionamiento del sistema
- 1
Formación de la capa
El producto llega a la mesa de rodillos y el formador de filas compone el plano requerido.
- 2
Toma por aspiración
La unidad de vacío recoge uniformemente la capa mediante electroventiladores o ventosas.
- 3
Transferencia precisa
El sistema desplaza el plano manteniendo la posición y separación de cada pieza.
- 4
Carga o descarga
La capa se deposita en la plataforma o vuelve a la línea gracias al funcionamiento reversible.
Ventajas
Manipulación estable, repetible y adaptable
Proceso reversible
Una misma instalación carga y descarga plataformas según las necesidades de producción.
Menos manipulación manual
Automatiza movimientos repetitivos de productos pesados, amplios o delicados.
Diseño a medida
Se adapta al formato, peso, cadencia y disposición disponible en la planta.
Características técnicas
Configuración industrial para cada aplicación
- • Capacidad: hasta 900 m2 / A medida
- • Formato: hasta 2.500 x 2.500 mm / A medida
- • Vacío: con electroventiladores o ventosas
- • Formador de filas integrado
- • Diseño adaptable según formato, peso y cadencia
- • Toma uniforme para mejorar estabilidad y precisión
- • Cambio de formato optimizado según aplicación
- • Construcción industrial para uso intensivo
Aplicaciones
Más allá del sector cerámico
- Azulejos y baldosas cerámicas.
- Piezas cerámicas de gran formato.
- Planchas de mármol y piedra.
- Tablones y paneles de madera.
- Platos de ducha y superficies planas.
- Carga y descarga de plataformas a la salida del horno.
Preguntas frecuentes sobre el plano aspirante
¿El sistema solo sirve para cerámica?
No. Puede adaptarse a madera, mármol, platos de ducha y otros productos con una gran relación entre superficie y espesor.
¿Puede cargar y descargar?
Sí. Su funcionamiento reversible permite transferir capas desde la línea a las plataformas y devolverlas posteriormente a producción.
¿Se fabrica a medida?
Sí. El diseño se ajusta al formato, peso, cadencia, sistema de aspiración y layout de cada instalación.
Para todo tipo de industrias
Estudiamos tu proyecto de manipulación por vacío
Definimos el sistema de aspiración, el formato útil y la integración necesaria para automatizar la carga y descarga con seguridad.
